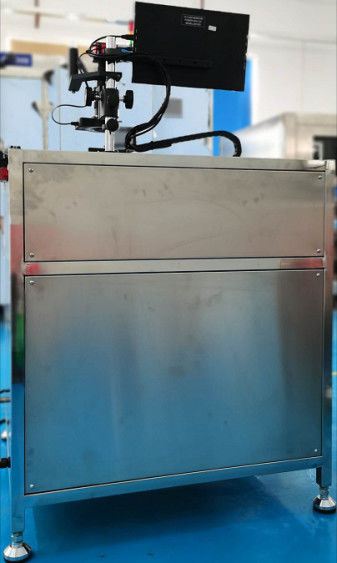

মাল্টিফাংশনাল স্টেনসিল ইন্সপেকশন টেবিল, ইন্ডাস্ট্রিয়াল পিসিবি স্টেনসিল টেস্টিং সরঞ্জাম

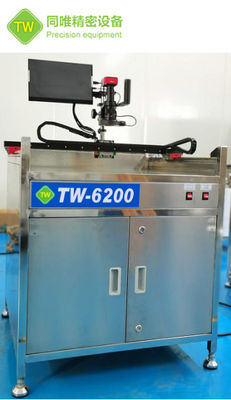

ম্যানুয়াল মাল্টিফাংশনাল স্টেনসিল সমাপ্ত স্টেনসিল স্টেনসিল ফিল্ম নেতিবাচক ইলেকট্রনিক উপাদান পরীক্ষার সরঞ্জাম TW-6200

বিশেষত্বঃ

TW-6200 স্টেনসিল পরিদর্শন টেবিল একটি অর্থনৈতিক স্টেনসিল পরিদর্শন সরঞ্জাম, উচ্চ সংজ্ঞা শিল্প ক্যামেরা দিয়ে সজ্জিত, সমতল ছায়াবিহীন হালকা উত্স সিস্টেমের সাথে মিলিত,শনাক্তকরণের জন্য মনিটরে রিয়েল টাইম ট্রান্সমিশন, পরিদর্শনের অসুবিধা হ্রাস, পরিদর্শনের নির্ভুলতা এবং দক্ষতা বৃদ্ধি।

সনাক্তকরণ পরিসীমাঃ

সর্বোচ্চ সনাক্তকরণ পরিসীমা 750mm * 750mm

শক্তিশালী সার্বজনীনতা:

ইস্পাত জাল, তারের জাল এবং পিসিবিএ বোর্ড পরীক্ষা করার জন্য উপযুক্ত

ব্যবহার করা সহজঃ

ম্যানুয়াল রিয়েল-টাইম সনাক্তকরণ, সহজ এবং সুবিধাজনক

মেশিনের গঠনঃ

শিল্প ক্যামেরা এবং রিয়েল টাইম ডিসপ্লে স্ক্রিন

ডিভাইসের একটি গুরুত্বপূর্ণ উপাদান, একটি ইমেজিংয়ের জন্য দায়ী এবং অন্যটি রিয়েল-টাইম চিত্র প্রদর্শনের জন্য দায়ী

আলোর উৎস সিস্টেমঃ

উপরের বৃত্তাকার আলোর উৎস এবং নীচের ছায়াবিহীন আলোর উৎসের সমন্বয় সনাক্তকরণের ফলাফলগুলির আরও স্পষ্ট প্রদর্শন নিশ্চিত করে

কাঠামোগত উপাদানঃ

1. সহজ এবং মসৃণ অপারেশন জন্য উচ্চ নির্ভুলতা গাইড রেল এবং স্লাইডার উপাদান;

2. মিরর টেম্পারেড গ্লাসের কাউন্টারটপ;

3. স্টেইনলেস স্টীল কাঠামো, মরিচা প্রতিরোধী, শক্তিশালী এবং দীর্ঘস্থায়ী;

4কাঠামোগত উপাদানগুলি কালো অ্যানোডাইজড, যা সামগ্রিকভাবে সুন্দর এবং হালকা।

অপারেটিং নির্দেশাবলীঃ

স্টার্টআপের প্রস্তুতি

1. ইনপুট ভোল্টেজ সঠিক কিনা তা নিশ্চিত করুন

2. বৈদ্যুতিক বাক্সে প্লাগ নিরাপদ কিনা তা নিশ্চিত করুন

3. নিশ্চিত করুন যে ক্যামেরা এবং ডিসপ্লে স্ক্রিনের মধ্যে সংযোগ সঠিক

4. স্টার্টআপ এবং প্রদর্শন স্ক্রিন ডিবাগিং

প্রধান শক্তি সুইচ এবং প্রদর্শন পর্দা সুইচ চালু করুন

5. মাউসের ইনস্টলেশন এবং ব্যবহার

6. প্রদর্শন পর্দা সামঞ্জস্য এবং ব্যবহার

যখন প্রদর্শন পর্দা চালু করা হয় এবং মাউস সংযুক্ত করা হয়, ডানদিকে নিম্নলিখিত চিত্র প্রদর্শিত ইমেজ প্রদর্শন করার জন্য ডান ক্লিক করুন

অপারেটিং ধাপঃ

1. পাওয়ার চালু করুন এবং [পাওয়ার] বোতাম টিপুন কাজের টেবিলের নীচে ডানদিকে

2. পরীক্ষার জন্য ইস্পাত জালটি অনুভূমিকভাবে [ টেস্ট টেবিলে] স্থাপন করুন

3. উপরের বৃত্তাকার আলোর উজ্জ্বলতা এবং লেন্স ফোকাস সামঞ্জস্য করুন।

4. আর্মরিট ধরে রাখুন এবং এক্সওয়াই অক্ষের দিকটি নিয়ন্ত্রণ করুন যাতে লেন্সটি প্রতিটি অবস্থানের সাথে সংযুক্ত করা হয়।

5. ম্যানুয়াল বিচার জন্য রিয়েল টাইম প্রদর্শন পর্দা পর্যবেক্ষণ

সতর্কতাঃ

1. টেস্টিং প্ল্যাটফর্ম ইনস্টল করার সময়, স্তর সামঞ্জস্য এবং দৃঢ়ভাবে পা কাপ ফিক্স করা প্রয়োজন

2. গাইড রেল এবং ওয়ার্কবেঞ্চের উপর ধ্বংসাবশেষ স্থাপন করবেন না, এবং সময়সূচী অনুযায়ী এটি বজায় রাখুন

3. গাইড রেল নিয়মিত তৈলাক্ত করা উচিত

4- মেশিনটি নিয়ম অনুযায়ী গ্রাউন্ড করা উচিত।

5. লেন্স এবং প্রদর্শন পর্দা সামান্য গতি নিয়ন্ত্রণ শক্তি সঙ্গে স্পষ্টতা যন্ত্রপাতি হয়

পণ্যের পরামিতিঃ
